風動單體升柱器

注液泵忌停不忌用：本注液泵在停用2天以上時，應在液箱內注入濃度高于5℅的乳化液，注入量應不少于圖示位置，以避免存放時間過長，引起進液單向閥內部鋼件與橡膠件粘在一塊，無法正常工作。（若出現該故障，可將進液單向閥拆開，清洗后重裝即可使用。）

一、概述

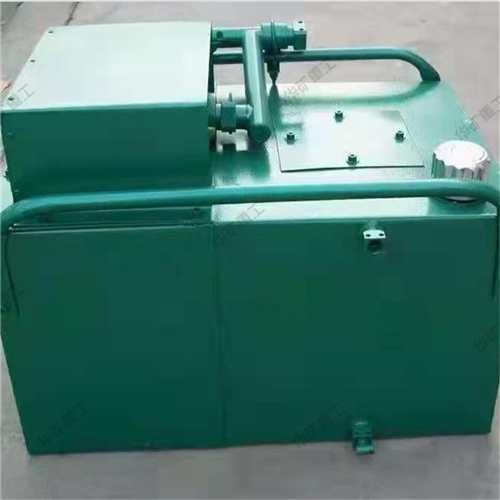

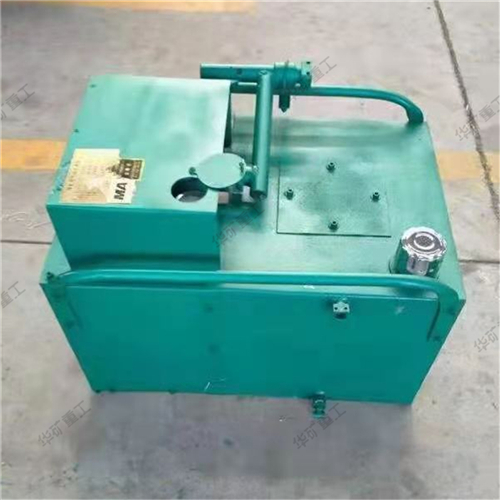

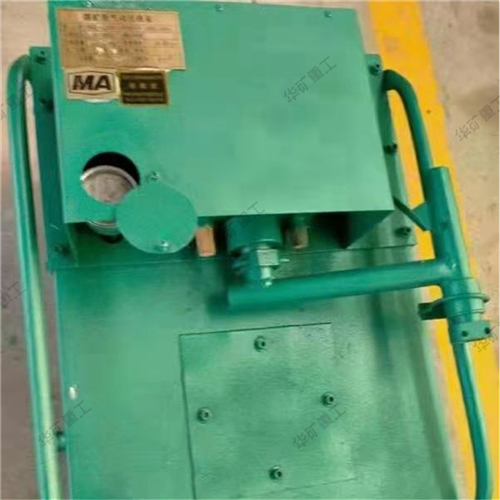

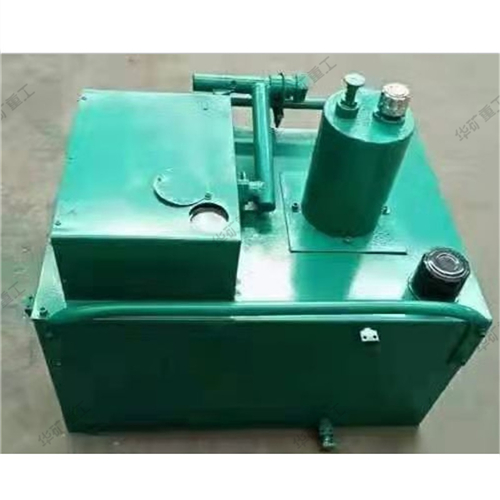

本企業研制生產的FS—31.5/60型礦用氣動注液泵，是一種利用煤礦井下壓風快速提供高壓乳化液的專用高效設備。主要適用于煤礦井下掘進迎頭處、中小型采煤面的快速升柱支護；同時可為巷修快速升柱、煤層注水提供動力。

產品具有以下特點：

1、質量輕: 約30Kg，一人可輕松移動。

2、輸出壓力高：最大液體輸出壓力可超過25MPa。

3、流量大:升起一棵高度3m的單體支柱不到30秒。

4、體積小：約 500mm×400mm×400mm

5、適用范圍廣：工作介質可為乳化液、水，并且可靠性高，維護簡便并且壽命較長。

6、應用靈活：依據進氣氣壓的高低，即可獲得不同的壓力。

7、操作安全：采用氣體驅動，無電弧及火花，可在危險場所使用。

8、維護簡便：該產品配件系統及密封件數量較少，維護簡便，大大減少工人維護設備所需時間。

二、使用方法

1. 煤礦井下作業面為礦用氣動注液泵壓縮空氣氣壓范圍應為：0.4～0.63MPa

2. 在乳化液箱體中加滿配比好的乳化液（不允許加注機械油或液壓油）。

3. 將注液槍連接至該氣動升柱機的出液口。

4. 連接進氣管，固定牢穩。

5. 打開氣源，即可向單體支柱或綜采液壓支架內注液。

三、結構簡述

BZQ-2.5/20型礦用氣動注液泵由氣動換向機構總成、液力機構系統、專用濾液器、進出液閥總成、高壓卸載閥系統、低壓卸載閥系統、高壓安全閥總成、大容量乳化液自配比箱體、專用耐震壓力表和聯接管路系統等組成。

四、注意事項

1、本注液泵忌停不忌用：本注液泵在停用2天以上時，應在液箱內注入濃度高于5℅的乳化液，注入量應不少于附圖所示位置，以避免存放時間過長，引起進液單向閥內部鋼件與橡膠件粘在一塊，無法正常工作。（若出現該故障，可將進液單向閥拆開，清洗后重裝即可使用。）

2、開機前應檢查各種部件連接是否牢固，確認無松動現象。

3、乳化液箱體內加注符合要求的工作介質。

4、本氣動注液泵使用前應在地面檢查、空載運轉，檢查各機件有無漏水的異?，F(xiàn)象。

5、操作者應注意不能在液箱無液的情況下使用。

6、注液泵正常工作溫度為20～65℃，溫度過高或過低都采取降溫或保溫措施，以防機件損壞。

7、本注液泵不得超載作業，管路距離限制在200米以內。

8、長時間作業操作人員要經常檢查乳化液箱液位，不允許無液工作，不允許離崗操作。
