礦用行人助行器

礦用行人助行器產品介紹：

礦山斜井行人助力器是一種新型上山輔助運人設備?！睹旱V安全規程》規定，在垂深超過50m的斜巷必須配備機械運人裝置，然而，對在垂深超過50m的坡度 較大、人員較少的斜巷，若裝備人車或者架空“猴車”，投資大、維護費高，不經濟。而使用行人助力裝置，能顯著減輕行走人員的體力消耗，具有投資少，易于操 作和維護，占用巷道空間小，可安裝在巷道的一側。

礦用行人助行器主要用途及使用范圍：

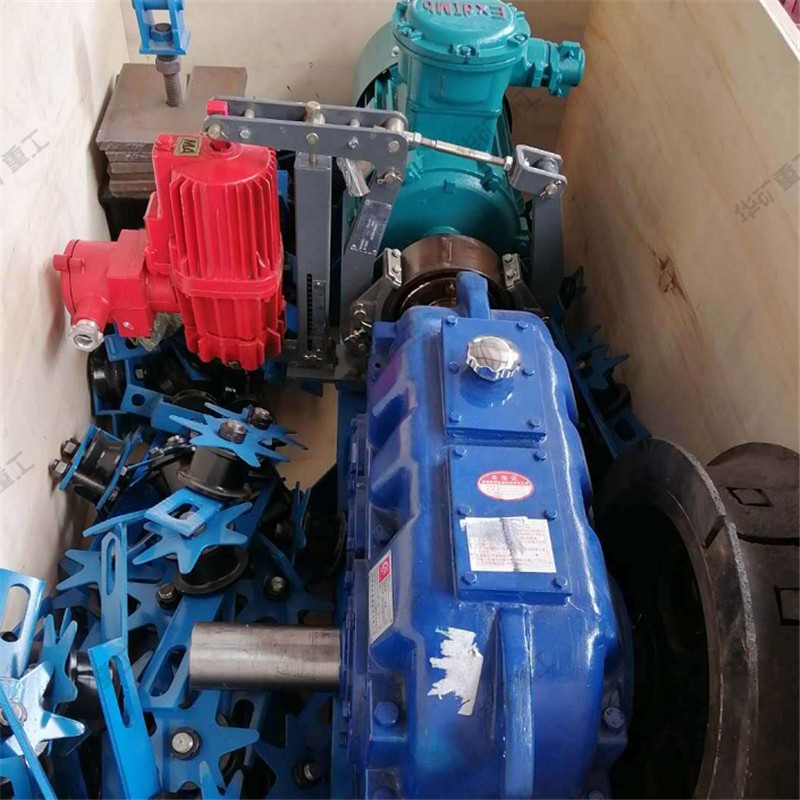

斜井行人助行器主要用于煤礦井下軌道上（下）山、采區上（下）山、暗斜井等大坡度（5°~40°）、長距離（一般小于1000）、行人體力消耗較大的巷道。系統組成：無極繩絞車、鋼絲繩、張緊裝置、輪系、助行手把等。電壓等級：380/660V，660/1140V，配套電氣均符合煤礦安全規程。根據用戶需要可選配：a.全程急停裝置，b.語音聲光報警信號，c.自動運轉控制系統。

礦用行人助行器技術參數：

1、機頭安裝型式：懸掛式。

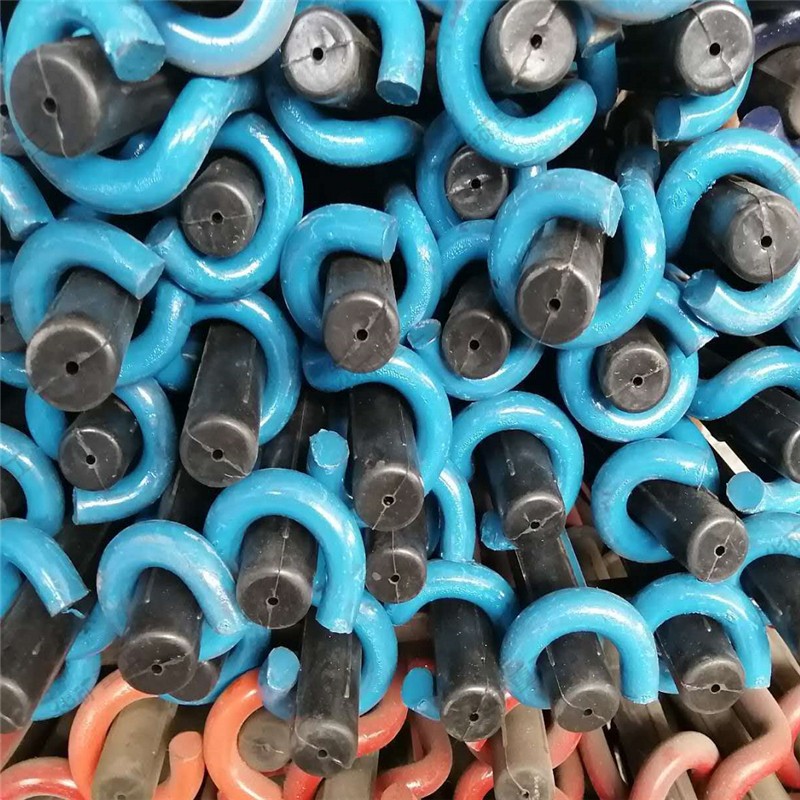

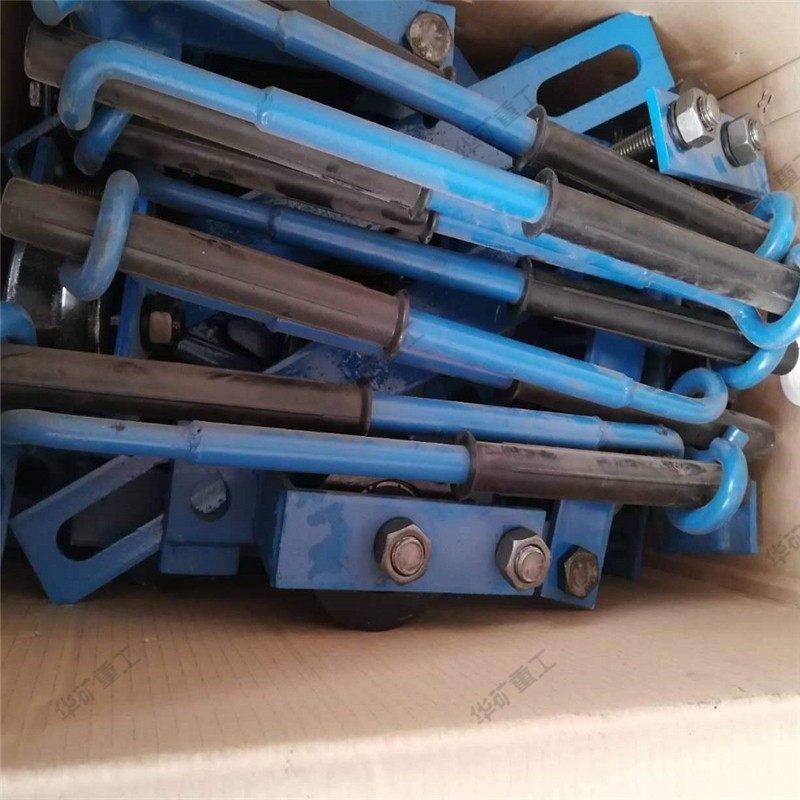

2、抱索器及手把型式：固定式。

3、驅動輪直徑（包括輪襯）：Φ0.84m。

4、尾輪直徑（包括輪襯）：Φ0.84m。

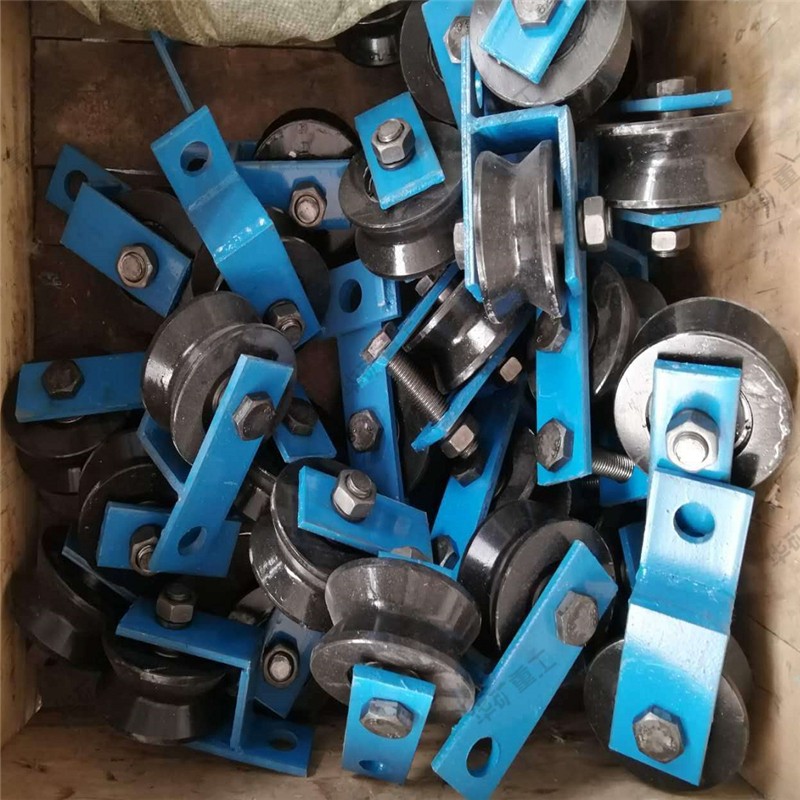

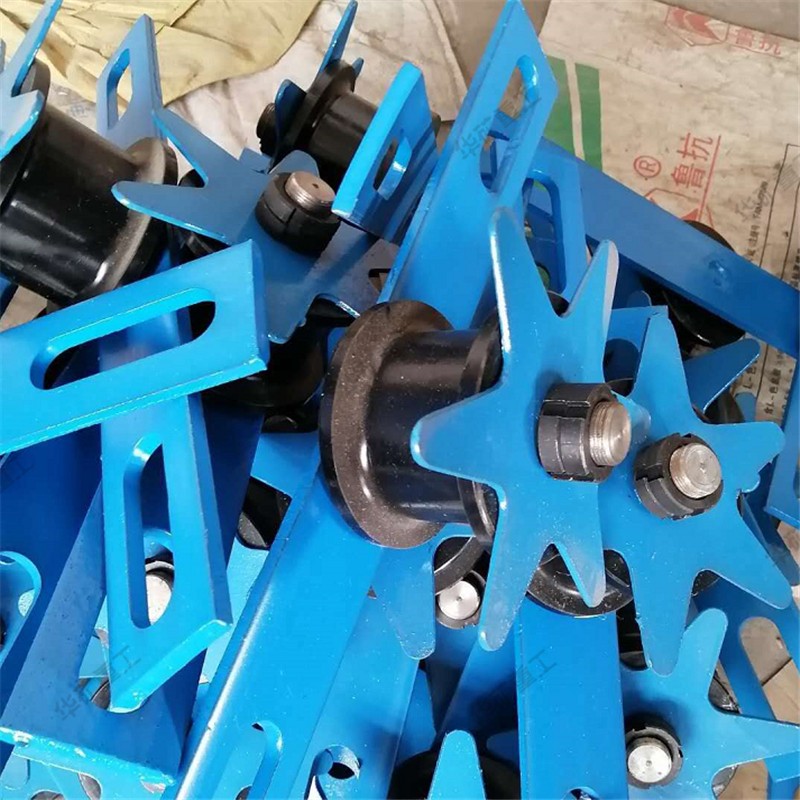

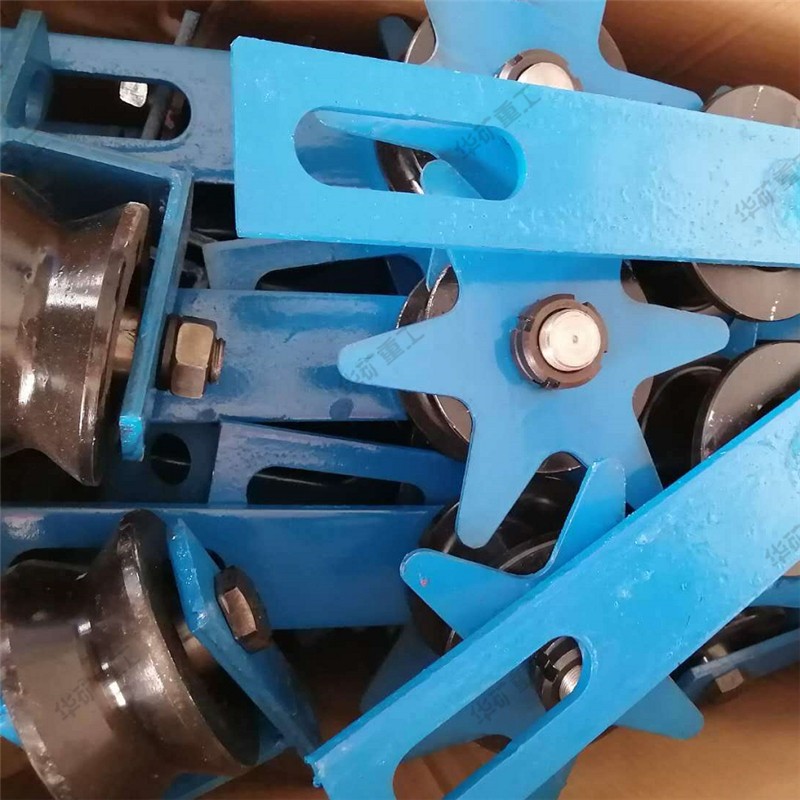

5、單托（壓）繩輪直徑：Φ150mm。

6、雙托（壓）繩輪直徑：Φ150mm。

7、吊椅型號：L=1100mm。

8、吊椅間距：8-10米。

9、尾輪張緊型式：重錘張緊。

10、牽引鋼絲繩：6×19S+FC-Φ16(1670Mpa)ZZ 無油。

11、托輪間距：8-10m。

12、最大運輸量：大約200-400人/h。

13、鋼絲繩運行速度：0.46-1m/s。
